INTRODUZIONE

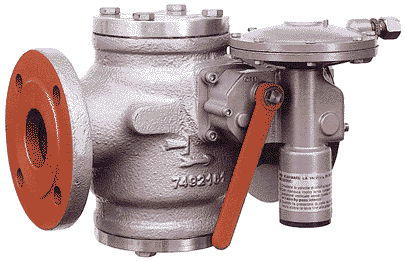

E' un dispositivo di sicurezza (SAV) che serve ad interrompere rapidamente il passaggio del gas qualora, per qualche anomalia, la pressione controllata raggiunga il valore di taratura fissato per il suo intervento, o qualora venga impartito un comando a distanza o nel punto di installazione.

CARATTERISTICHE PRINCIPALI
Intervento per aumento e/o diminuzione di pressione.
Comando manuale a pulsante dal posto di installazione.
Comando a distanza a richiesta mediante elettrovalvola a 3 vie.
Riarmo manuale.
Possibile manutenzione periodica senza smontare il corpo dalle tubazioni.
By-pass integrato.
Installazione con pressostato in alto o in basso per le diverse versioni; solo la versione con intervento di max., in caso di installazione con pressostato in basso, richiede una modifica per annullare gli effetti del peso delle parti mobili.
Pressione progetto corpo: come classe flangiatura per flange PN16 e ANSI150; 19 bar per flange PN40.
Pressione di progetto coperchi pressostato: 16 bar.
Temperatura di funzionamento e temperatura ambiente: -20°C ÷ +60°C.
Grandezze disponibili: DN 1", 1¼", 1½", 2", 2½", 3", 4", 6", 8".
Flangiatura: PN16 UNI 2240-67 con superfici di tenuta UNI 2229-67 con rigatura fonografica.
Su richiesta PN40 UNI 2242-67 e ANSI 150 B 16.5. La flangiatura PN16 è prevista per il corpo in ghisa Meehanite o acciaio; le altre flangiature sono previste solo per il corpo in acciaio.
